ВЫСОКОТОЧНЫЙ ДОЗИРУЮЩИЙ АППАРАТ / BOURGAULT / PDM +

Дозирующий аппарат PDM + (Positive Displacement Metering) - проверенный временем, признанный фермерами!

В конце 70-х, когда Bourgault Industries начала разработку пневматических посевных систем, компания поняла, что главную роль в работе системы распределения и подачи продукта займет дозирующая система.  Cистема должна обеспечивать высокую точность измерения продуктов и при этом быть надёжной и прочной, готовой выдержать самые тяжёлые нагрузки при работе в поле.

Джером Бешард, преуспевающий фермер и изобретатель из провинции Саскачеван, разработал именно такую систему. Высокоточный дозирующий аппарат шнекового типа, разработанный Джеромом Бешардом, стал сердцем системы распределения и подачи продуктов на агрегатах Bourgault. В 1997г. Джером Бешард был удостоен награды за выдающиеся достижения в области сельского хозяйства провинции Саскачеван.

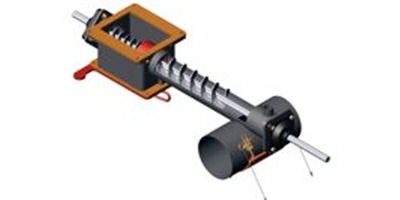

Благодаря исследованиям и усовершенствованиям изначальный вариант дозатора был преобразован в дозатор PDM Плюс. Особенностью дозатора является калиброванная втулка, диаметр которой чётко подобран к диаметру шнека, витки которого идут под точно подобранным уклоном. Навивка шнека выполнена из полиэтиленового материала, что обеспечивает большой срок службы при минимальном техническом обслуживании. Дозатор PDM Плюс мягко, без повреждения семян, работает с семенами бобовых (горох, чечевица и др.), и в тоже время точно измеряет мелкосемянные продукты, такие как рапс. Дозатор имеет большой приёмный отсек, позволяющий лёгко и быстро очищать секций бункера от продуктов и проводить инспекцию шнека. Данный дозатор обеспечивает постоянство нормы высева, даже таких проблематичных продуктов как протравленные семена и гигроскопичные удобрения. (Патент на рассмотрении)

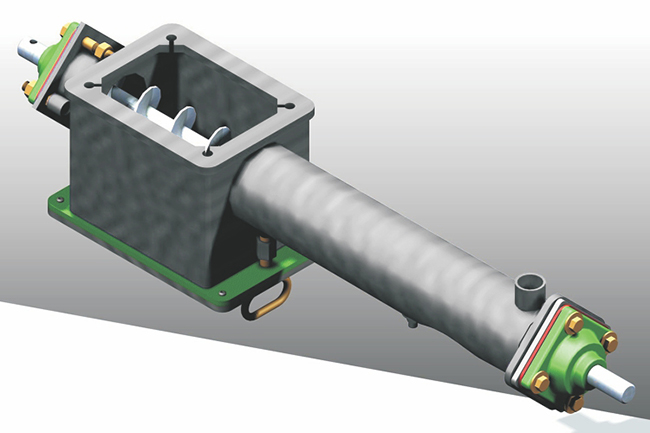

Дозирующий аппарат PDM Плюс

Измерительная система Bourgault, после испытаний зарекомендовала себя как самая безопасная система для работы с хрупкими семенами. Ниже приводится цитата из отчета независимой исследовательской группы, Института Сельскохозяйственного Машинного Оборудования Прерий (ИСМОП) номер исследования #756, которая изучала воздействие систем распределения продукта нескольких производителей на семена нута:

«Всего лишь 0.8% семян (CDC Yuma) было повреждено при использовании усовершенствованного дозатора Bourgault, моделированная скорость движения - 6,4 км/ч.»

Классификация систем распределения материалов - Используемые в отрасли системы распределения материалов делятся на три типа, в зависимости от того, как осуществляется разделение подаваемого к сошникам материала.

• Системы класса А: первое разделение происходит на главном распределительном устройстве, второе разделение происходит на вторичных распределительных устройствах.
• Системы класса В: первое разделение материалов осуществляется в дозаторах, второе разделение происходит на распределительных устройствах.
• Системы класса С: полное разделение всего продукта происходит в дозаторах.

Конструкция основных пневмолиний класса А Straight-Thru

Выбор системы распределения материалов класса А, позволил Bourgault разработать универсальную многопоточную систему подачи продуктов для максимального использования многосекционных бункеров. Так, например, в пневматических бункерах серии 6000, продукт из отсеков 2, 3 или 4 может быть индивидуально дозирован и направлен в 1, 2 или 3 пневмолинии. Из -за ограничений в системах классов В и С, наши конкуренты не могут предложить такой универсальности и удобства, как система распределения и подачи материалов Bourgault.

Основные пневмолинии - класса А Straight-Thru

Конфигурация пневмолиний позволяет легко направить продукт из любого отсека в любой воздушный поток. Это позволяет оператору сконфигурировать систему как одно, двух и многопоточную. Фермеры легко могут переключиться с рапса на горох, без замены компонентов дозатора.

Благодаря дизайну пневмолиний, которые все проходят с левой стороны бункера, приемный лоток загрузочно - разгрузочного шнека может быть легко размещен под дозаторами для очистки бункера и дозаторов от оставшегося продукта.

Основные и вторичные распределительные устройства

Основные и Вторичные распределительные устройства Bourgault сконструированы для точного распределения семян с минимальным повреждением. Специальные инспекционные отверстия оснащены полиуретановой крышкой с выпуклой поверхностью, помогающей направлять продукт к следующему комплекту распределительных линий, а так же исполняющую роль амортизатора в случае удара семян о крышку.

Исследование Института Сельскохозяйственного Машинного Оборудования Прерий # 702 показало, что при правильной настройке вентилятора пневматической сеялки Bourgault, повреждение семян чечевицы или гороха незначительно. Показатель повреждения ни разу не превысил 3%, тогда как общий средний показатель повреждения семян во время всех проведенных тестов был 0%.

Инспекция вторичного рраспределительного устройства

Разработка и испытание систем распределения материалов

Bourgault Industries располагает специальным центром по разработке и тестированию пневматических комплектов. Все комплекты проходят через серьезные испытания в искусственно созданных полевых условиях, во время которых для различных норм высева определяется равномерность подачи материалов к сошникам по всей ширине захвата посевного агрегата. Образцы материалов собираются у каждого отдельного вывода и взвешиваются. На основе данных тестов определяется коэффициент вариации. Вся полученная информация документируется для последующего анализа.

Центр тестирования пневматических систем распределения продуктов

Коэффициент вариации

Коэффициент Вариации (КВ) - технический термин, описывающий, как изменяется количество вносимого продукта между рабочими органами, по всей ширине захвата агрегата и выражается в процентном отношении. Институт Сельскохозяйственного Машинного Оборудования Прерий принял за основу для определения уровня равномерности распределения материалов для посевного оборудования следующую шкалу:

Коэффициент вариации

КВ    > 15%    - недопустимый
КВ  10-15%    - допустимый
КВ    < 10%    - хороший

Тестирование пневматической системы подачи материалов

Компания Bourgault Industries проводит ряд проверочных испытаний, определяющих коэффициент вариации для всех типов выпускаемых пневматических комплектов. Цель данных испытаний, гарантировать, что КВ всех изменённых и новых пневматических комплектов, запущенных в серийное производство, меньше 10%.

Тестирование распределения материалов

Проверена в работе с хрупкими семенами

Практические результаты работы за последние 25 лет и независимые исследования подтверждают, что измерительная система и система распределения материалов класса А пневматических сеялок Bourgault аккуратно и мягко работают с семенами любых культур:

• Тест ИСМОП № 702 - посев бобовых культур
• Тест ИСМОП № 756 - посев нута
• Тест ИСМОП № 5404G - посев рапса

Прекрасные всходы рапса!

Правильная скорость вентилятора

Bourgault предоставляет графики, согласно которым в зависимости от ширины захвата агрегата, нормы высева и скорости движения, оператор может определить минимальную рекомендуемую скорость вентилятора. Отталкиваясь от данной скорости, оператор может увеличить или уменьшить скорость вентилятора для достижения оптимальной скорости в соответствии с конкретными условиями работы. Считается, что установлена правильная скорость вентилятора, если после отключения сцепления бункера, пневмолинии полностью освобождаются от продукта за 3-4 секунды. Время более 3-4 секунд означает, что скорость вентилятора не достаточна и может произойти забивание пневмолиний. Время менее 3-4 секунд указывает на то, что установлена слишком большая скорость вентилятора.
